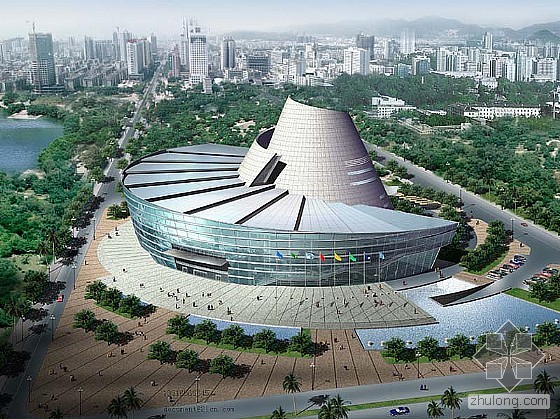

平常我們看到的非常漂亮的建筑是如何完成的?在此通過具體工程照片來說明。先看大劇院效果圖。

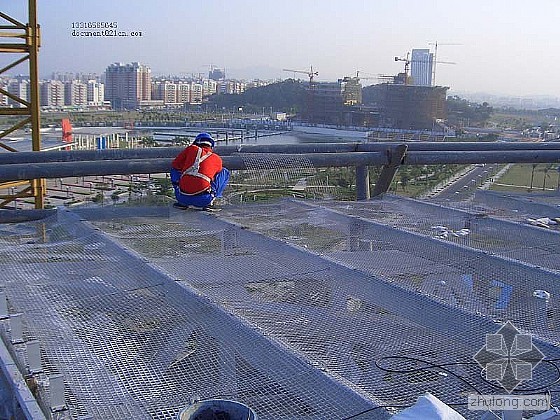

1、在完成鋼結構之后,接下來就是穿衣服,總共分為十幾步;下圖是安裝鋼絲網。

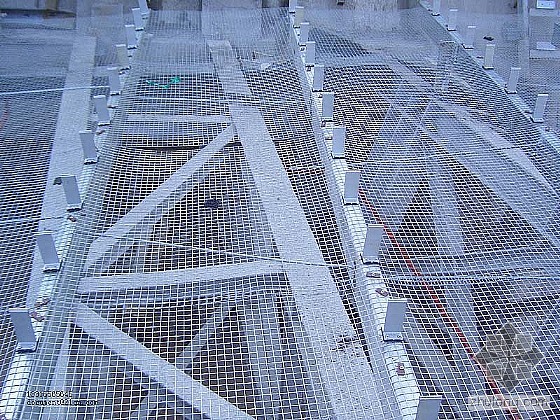

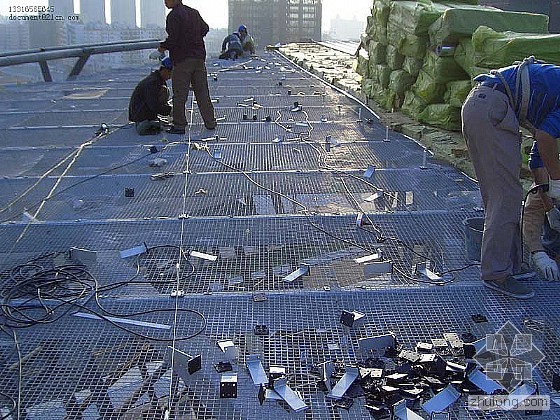

2、根據工程需要,屋面板是65/400的鋁鎂錳合金屋面板,此種屋面系統是屬點支撐系統屋面板,下圖安裝的是“T碼”,也叫鋁合金支座。注意,每個支座上面都有一個黑色的墊圈,這樣有的隔熱性能。但有些支座不需要這個黑色墊圈,這樣屋面板自身就可以形成防雷系統。

3、“鋁合金支座”的間距約1.25至1.5米不等,應根據風壓確定。相鄰間距為400,這是根據板距確定,目前也存在一些寬度為500,450,433,418的板,也存在333寬的板,當然同等條件下,較寬的板承受的風壓也較小,但其需要的鋁板量較小,所以成本較底。

4、接下來安裝保溫棉。保溫棉要安裝一邊帶“鋁泊”的,這樣保證棉屑不往下面掉。保溫棉兩個重要的參數是厚度與重量。一般采用50,100,150三種厚度。也有將100壓成75后安裝的。同埋,越厚的保溫棉效果越好價格越高,此時“鋁合金支座”也相應的增高,而增加屋面成本。
5、將成型的“65/400”的“鋁鎂錳合金”板鋪設上去,注意

端部應當翻起,防止水向上倒流。

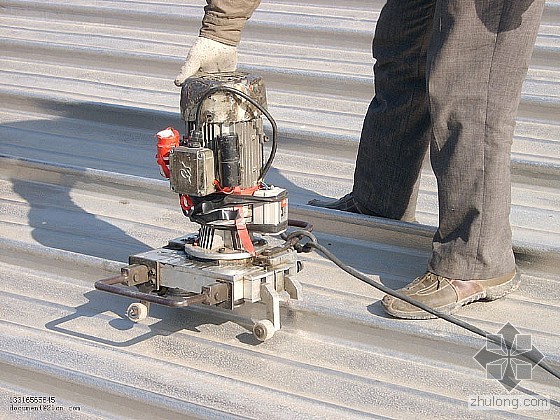

6、需要一臺“鎖邊機”將安裝的屋面板鎖好。注意在這個工作要及時,否則不需臺風來就可能把板吹掉了。
7、高端翻起并不足夠,一樣會翻水進去,此時我們安裝一個擋水鋁件,這鋁件根據屋面板形狀而加工的,也有人稱之為“銀盒”,這樣安裝后即雙保險的防水了。注意:看帥哥穿的是防滑鞋。坡度大時應注意綁好安全帶。

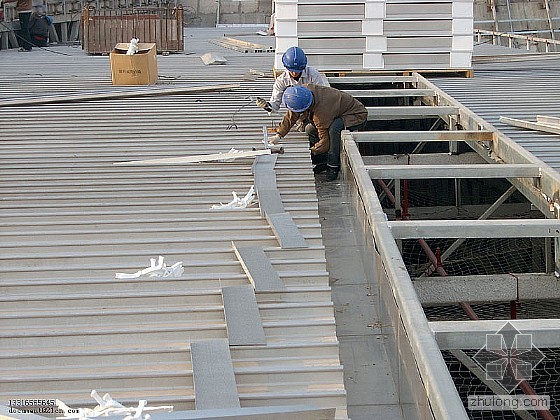

8、注意上下交接,泛水板的正確運用。一般工程中,安裝完這一層就夠了。但這是東莞標志性建筑需要表面平滑。接著看圖
9、底部安裝泛水板,還有泡沫條。同樣不同型裝的板,泡沫也不同,否則防水不嚴。圖片中白色為專用泡沫條。

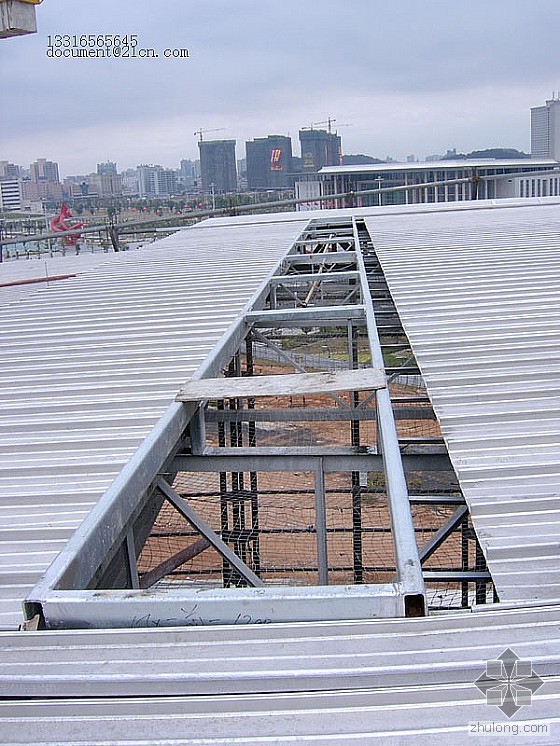

10、注意觀察天溝與天窗的檁條布置及處理方法.
11、天窗:順便說一下,現在很多工程均需要“排煙天窗”,因?yàn)楦鶕?jù)以往事故教訓,90%以上事故均是事故發生后,煙太大,找不到出路或無法呼吸造成的死亡的,而并非燒死的。所以大部分公共建筑均需設置智能“可開啟天窗”

12,如有侵權帥哥照片,請管理員撤下本張照片。。。
13,完工后的“智能型自動排煙天窗”

14、在完成后的“鋁鎂錳合金”上面安裝“專用鋁合金夾具”,可以屋面板上再裝一層單板。此工程安裝的是:“鈦鋅鋁復合板”,鈦鋅板的使用年限為100年以上。而鋁板的使用年限是50年以上。
16、此時夾具間距約為900左右。在上面焊接小柱,再焊檁條。別的事情就簡單了。就象普通的幕墻安裝方法安裝就行了。
17、這是工人焊接過程,注意在屋面上操作遵守操作規范!
18 、完工后的圖片。
具體操作步驟:
完工之后,整個建筑就漂亮了。
